Взрывобезопасное освещение нефтебазы

Освещение нефтебазы, склада ГСМ или нефтеналивного терминала — это не просто вопрос видимости. В условиях, где постоянно присутствуют или могут образовываться взрывоопасные смеси паров нефтепродуктов с воздухом, освещение становится критическим фактором промышленной безопасности. Малейшая искра от обычного светильника может привести к катастрофе.

В этой статье мы подробно разберем, как организовать взрывобезопасное освещение нефтебазы, какие зоны существуют, какие типы светильников необходимы для разных участков и на что обратить внимание при выборе оборудования на примере продукции российского производителя Niteos-Ural.

Основные сооружения и технологическое оборудование нефтебазы

Нефтебаза — это сложный комплекс взаимосвязанных сооружений. В самом общем виде их можно разделить на несколько групп :

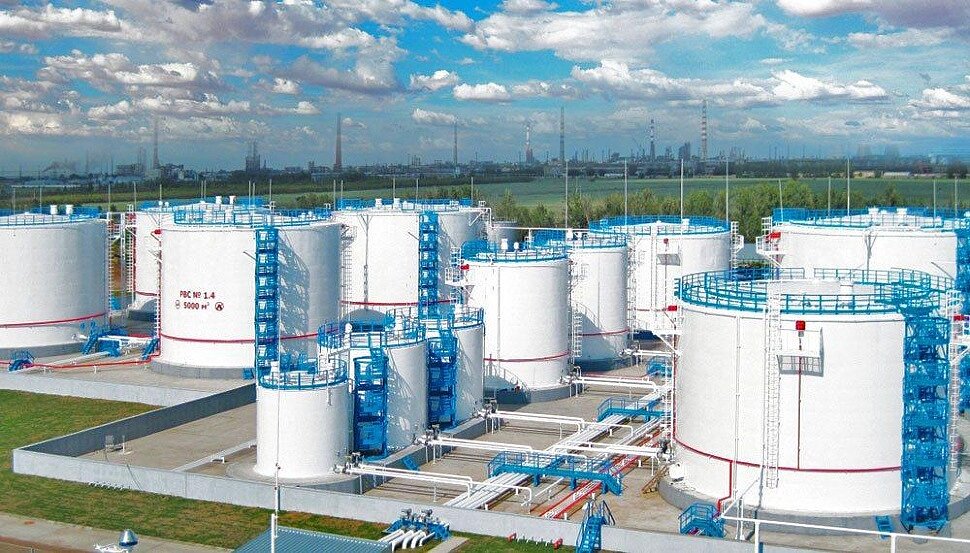

1. Резервуарный парк (Зона хранения)

Это сердце нефтебазы. Здесь хранятся нефть и нефтепродукты.

• Резервуары: Основное оборудование. Бывают:
  • Вертикальные стальные (РВС): Самые распространенные, с понтоном (РВСп) или плавающей крышей (РВСпк) для снижения потерь от испарения .
  • Горизонтальные (РГС): Для небольших объемов или вязких продуктов.
• Оборудование резервуаров:
  • Дыхательная арматура: Клапаны для сброса избыточного давления и вакуума.
  • Приемо-раздаточные устройства (ПРУ).
  • Средства размыва донных отложений: Например, взрывозащищенные устройства типа «Диоген», которые предотвращают накопление парафина и битумов на дне резервуара, что критически важно для поддержания его рабочего объема и безопасности .
  • Системы подогрева: Для вязких нефтепродуктов (мазуты, масла).
  • Системы пожаротушения и орошения.

2. Сливо-наливные устройства (Зона приема и отпуска)

Здесь происходит приемка прибывшего и отгрузка отправляемого продукта.

• Железнодорожные эстакады:
  • Устройства для верхнего слива/налива (типа УПВС, УНЖ): Шарнирно-сочлененные трубопроводы или рукава, которые опускаются в цистерну сверху .
  • Устройства для нижнего слива (типа УСН): Подключаются к нижнему сливному прибору цистерны, обеспечивая более быстрый и герметичный слив .
  • Также эстакады обязательно оснащаются переходными мостиками, заземляющими устройствами и средствами механизации .
• Автомобильные сливо-наливные устройства (станции налива):
  • Посты для налива в автоцистерны (бензовозы). Они оборудуются телескопическими трубами или рукавами с искробезопасными наконечниками и системами учета (расходомерами) .
• Насосное оборудование: Обеспечивает перекачку продуктов.
  • Типы насосов: Центробежные, шестеренные (например, НМШ), полупогружные (типа ВА-С / VS4) .
  • Ключевая особенность: Все насосы, работающие во взрывоопасных зонах, обязательно комплектуются взрывозащищенными электродвигателями и имеют соответствующую маркировку .

3. Автоматизированные системы управления (АСУ) и КИПиА

Современная нефтебаза — это высокоавтоматизированный объект.

• Системы коммерческого учета: Для точного измерения массы и объема продукта при приеме, хранении и отпуске. Пример — система «СТРУНА+», которая включает в себя высокоточные уровнемеры, плотномеры и датчики температуры .
• Средства контроля резервуаров:
  • Радиоволновые и магнитострикционные уровнемеры: Например, РДУ3-30/40 для измерения уровня и подтоварной воды. Важная особенность современных уровнемеров — возможность монтажа и демонтажа без опорожнения и зачистки резервуара .
  • Датчики загазованности: Оптические датчики (ДЗО) для контроля довзрывных концентраций паров в рабочей зоне .
  • Преобразователи температуры (ДТМ3).
• Автоматизированные системы управления наливом (АСУН): Контролируют процесс налива на эстакадах. Включают взрывозащищенные шкафы управления с программируемыми логическими контроллерами (ПЛК), пульты местного управления, светосигнализацию .

4. Вспомогательное оборудование

• Трубопроводы и арматура: Запорная, регулирующая и предохранительная арматура (задвижки, клапаны), в том числе с электроприводами во взрывозащищенном исполнении.
• Системы заземления: Обязательны для всех устройств, где может накапливаться статическое электричество (цистерны, резервуары, наливные стояки) .
• Системы пожаротушения и сигнализации.
• Системы канализации и очистки: Для сбора и локализации ливневых стоков и возможных проливов .

Классификация взрывоопасных зон на нефтебазах

Прежде чем выбирать светильники, необходимо понять, где именно они будут работать. Согласно нормативным документам (ПУЭ, Федеральные нормы и правила), территория нефтебазы делится на взрывоопасные зоны .

• Зона класса В-Iг (по ПУЭ): Это основная зона для наружных установок. Сюда входят пространства у наземных и подземных резервуаров с ЛВЖ, эстакады для слива и налива нефтепродуктов, пространства у дыхательных клапанов. Эта зона считается взрывоопасной постоянно или с высокой вероятностью присутствия смеси .
• Зоны класса 1 (Zone 1) и 2 (Zone 2): В международной и современной российской классификации (ГОСТ) зона 1 соответствует помещениям или пространствам, где взрывоопасная газовая смесь присутствует при нормальных условиях эксплуатации (например, насосные внутри помещений). Зона 2 — где смеси маловероятны и появляются лишь на короткое время в результате аварии .
• Пылевые зоны (Zone 21, 22): Актуальны для объектов переработки и хранения, где возможно образование горючей пыли .

Для каждой зоны требуется оборудование с соответствующим уровнем взрывозащиты. Об этом говорится и в "Правилах промышленной безопасности складов нефти и нефтепродуктов": электрооборудование, включая светильники, должно иметь взрывозащищенное исполнение .

Типы взрывозащищенных светильников для нефтебаз

Современный рынок предлагает эффективное решение — светодиодные взрывозащищенные светильники. Они обладают рядом преимуществ перед устаревшими люминесцентными или лампами накаливания: колоссальный срок службы (до 100 000 часов), высокая энергоэффективность (экономия до 80% электроэнергии), устойчивость к вибрациям и мгновенный выход на рабочий режим .

Для комплексного освещения нефтебазы необходим набор различных типов светильников. Рассмотрим их подробнее на примере оборудования завода Niteos-Ural.

1. Уличные консольные взрывозащищенные светильники

Это основа освещения территории нефтебазы: проездов, площадок вокруг резервуаров, эстакад, периметра. Они крепятся на опоры освещения (консоли) и должны обеспечивать равномерный свет на большой площади.

• Где применяются: Освещение автопроездов, зон сливо-наливных эстакад (общее освещение), периметра объекта.
• Требования:
  • Степень защиты от пыли и влаги: минимум IP65, оптимально IP66, так как оборудование работает на открытом воздухе в любую погоду .
  • Ударопрочность: IK08 и выше, чтобы выдерживать возможные механические воздействия .
  • Класс взрывозащиты: для наружных установок нефтебаз (зона В-Iг / Zone 2) обычно достаточно маркировки 2Ex или 1Ex для наиболее ответственных участков.
• Пример из каталога Niteos-Ural:
  • Модель: Взрывозащищенный светильник NT-WAY ULTRA
  • Описание: Эти светильники специально разработаны для уличного освещения во взрывоопасных зонах. Они имеют удобное консольное крепление, позволяющее легко закрепить их на опору диаметром до 50 мм. Модельный ряд представлен мощностями от 25 Вт до 170 Вт, что позволяет подобрать решение для любой задачи — от подсветки пешеходной зоны до мощного залива светом технологической площадки. Светильники предназначены для зоны 2Ex.
  • Почему это важно: Такое решение гарантирует безопасность на всей открытой территории, предотвращая несчастные случаи и аварии.

2. Взрывозащищенные прожекторы

Прожекторы используются там, где нужен направленный, акцентный свет. Это незаменимый тип освещения для локальной подсветки оборудования, зон погрузки/разгрузки, а также для охранного освещения.

• Где применяются:
  • Акцентная подсветка: задвижки, узлы учета, площадки обслуживания резервуаров.
  • Заливка светом: железнодорожные и автомобильные эстакады (для создания высокого уровня освещенности в рабочей зоне).
  • Специальные задачи: Для систем видеонаблюдения могут использоваться инфракрасные прожекторы во взрывозащищенном исполнении .
• Особенности:
  • Наличие поворотного кронштейна для точной настройки направления света.
  • Различные типы оптики (узкая, широкая) для разных задач .
• Пример из каталога Niteos-Ural:
  • Модель: Взрывозащищенный прожектор NT-LIRA ROTATE
  • Описание: Это серия поворотных прожекторов для зон 2Ex. Благодаря мощностям от 25 до 170 Вт и высокому световому потоку, они отлично подходят для залива светом сливо-наливных эстакад. Поворотное крепление позволяет направить луч точно на рабочую зону, например, на люк цистерны или фланцевое соединение.
  • Модель для зоны 1Ex: Взрывозащищенный прожектор NT-SPARK NU. Эта серия имеет более высокий уровень взрывозащиты и может применяться в помещениях насосных или непосредственно вблизи технологических аппаратов, где вероятность образования смеси выше.

3. Светильники взрывозащищенные для местного освещения (внутри помещений и зон)

Внутри зданий нефтебазы — операторных, насосных, узлов учета — требования к освещению не менее строгие, особенно если там могут скапливаться пары нефтепродуктов.

• Линейные светильники (NT-ЛУЧ LINE, NT-ЛУЧ FRACTION): Идеальны для освещения протяженных помещений, коридоров, а также для установки в пескоструйных и покрасочных камерах, где есть и взрывоопасность, и агрессивная среда. Модели NT-ЛУЧ FRACTION имеют защитный рассеиватель, устойчивый к абразивному износу. Модели NT-ЛУЧ PAINT могут комплектоваться защитой от оседания краски. Многие из этих моделей предназначены для зоны 1Ex.
• Светильники подвесные/потолочные (NT-PROM ULTRA, NT-PATRIOT EXD): Применяются для общего освещения в насосных и цехах.
  • NT-PROM ULTRA — экономичное и надежное решение для зоны 2Ex.
  • NT-PATRIOT EXD — светильники во взрывонепроницаемом корпусе (Ex d) для зоны 1Ex. Они способны выдержать внутренний взрыв и не допустить его распространения во внешнюю среду, обеспечивая максимальную защиту в самых опасных зонах .
• Встраиваемые светильники (NT-OIL INSERT): Если необходим эстетичный вид и отсутствие выступающих частей (например, в административно-бытовых корпусах, примыкающих к взрывоопасным зонам), используются встраиваемые модели.

Как правильно выбрать светильник для нефтебазы: пошаговое руководство

Чтобы не ошибиться с выбором, следуйте этому алгоритму:

1. Определите класс зоны. Посмотрите в проектную документацию или обратитесь к технологам: какая именно зона (В-Iг, В-I, 1Ex, 2Ex) на участке, который вы хотите осветить. Для зоны 1 (или В-I) оборудование должно иметь маркировку 1Ex, для зоны 2 (В-Iг) — 2Ex .
2. Определите группу взрывоопасной смеси. Для нефтебаз это, как правило, смеси нефтепродуктов (пропан, этилен, водород). Самые жесткие требования предъявляются к группе IIC (водород, ацетилен) . Убедитесь, что светильник сертифицирован для работы с вашей средой.
3. Выберите температурный класс. Температура на поверхности светильника не должна превышать температуру самовоспламенения среды. Для большинства нефтепродуктов достаточно класса Т4 (≤135°C) или Т6 (≤85°C) — самого безопасного .
4. Оцените условия окружающей среды. На улице — нужен IP не ниже 65/66, ударопрочность IK. В помещении с химически активной средой — устойчивый к коррозии корпус .
5. Подберите тип светильника и мощность.
   • Для дорог и периметра — консольные (NT-WAY ULTRA).
   • Для залива эстакад — прожекторы (NT-LIRA ROTATE, NT-SPARK NU).
   • Для насосных — линейные или подвесные (NT-ЛУЧ LINE EX, NT-PROM ULTRA EX, NT-PATRIOT EXD).

Почему стоит довериться Niteos-Ural?

Привлекая клиентов к покупке, важно говорить не только о характеристиках, но и о надежности производителя.

• Собственное производство. Niteos-Ural — российский завод с более чем 20-летним опытом производства светотехники. Это гарантия стабильного качества и наличия товара на складе.
• Реальные отзывы. Оборудование Niteos-Ural годами работает на реальных объектах. Вот лишь один из отзывов клиента: «Мало где можно найти светильники для зоны 1ex в таком корпусе. Ну прямо то, что нужно. Они не тяжелые, свет распределяют отлично. Сделаны качественно».
• Широкий ассортимент. Вам не нужно искать разных поставщиков для прожекторов, консольных и линейных светильников. У Niteos-Ural есть полный комплекс решений для любой зоны нефтебазы.
• Индивидуальный подход. Если у вас нестандартная задача, специалисты завода готовы разработать индивидуальное решение и произвести его в кратчайшие сроки (от 5 дней).
• Сервис и поддержка. Гарантийное и постгарантийное обслуживание, помощь в подборе аналогов и быстрая доставка по всей России и СНГ.

Заключение

Организация взрывобезопасного освещения на нефтебазе — это сложная, но выполнимая задача. Главные принципы здесь: строгое соответствие классу зоны, использование современных светодиодных технологий и надежность оборудования.

Не рискуйте безопасностью, выбирая несертифицированную продукцию. Обратитесь к профессионалам. Инженеры Niteos-Ural помогут вам произвести светотехнический расчет, подберут оптимальные светильники для каждого участка вашей нефтебазы и предложат лучшее ценовое решение. Светильники Niteos — это гарантия вашей безопасности и спокойствия.
